• TARUGOS NYLON (Taco S)



         Adecuado para:

        ▪ Hormigón

        ▪ Ladrillo Macizo

        ▪ Hormigón celular



    Para la fijación de:

    ▪ Cuadros

    ▪ Detectores de movimiento

    ▪ Lámparas

    ▪ Repisas

    ▪ Armarios

    ▪ Rieles de Cortinas

    ▪ Accesorios sanitarios

    ▪ Tableros Eléctricos

    ▪ Botiquines

    ▪ Zócalos





    Material

    Medidas





    Nylon

    S4 - S5 - S6 - S8 - S10 - S12 - S14

    ▪ Fijación por presión de expansión del Nylon.

    ▪ Para usar con tornillo para madera y con tornillo rosca aglomerado.

    Ventajas / Beneficios

    ▪ Aletas anti giro que inmoviliza el taco evitando la rotación dentro de la perforación.

    ▪ El cuello, sin presión de expansión, no daña el revoque o los azulejos.

    ▪ Resiste a temperaturas entre –40ºC a + 80ºC.

    ▪ La geometría interna del taco permite el uso de tornillos para madera y de tornillos rosca aglomerado desde 2 a 16 mm.

    ▪ La distancia al borde ar del

    muro debe ser igual como

    mínimo a la longitud del

    taco. En montajes próximos

    al borde recomendamos

    girar de tal modo el taco que la dirección de expansión sea paralela al borde.



    Tipo de instalación

    ▪ Instalación al ras del objeto a fijar.

    ▪ Instalación a través del objeto a fijar.



    Información para el montaje

    ▪ Determinación del largo mínimo del tornillo:



     Largo de la fijación

     + Espesor del revoque y/o material aislante de la base de

    anclaje

     + Espesor del objeto a fijar

     + 1 x Ø del tornillo



    ▪ En ladrillos antiguos, así como en hormigón celular realizar la perforación solo con giro, sin percusión.

  • TARUGOS PARA LADRILLO HUECO  (Taco SX)



         Adecuado para:

         ▪ Hormigón

         ▪ Ladrillo Macizo

         ▪ Ladrillo Hueco Cerámico

         ▪ Hormigón celular

         ▪ Bloque hueco de hormigón

         ▪ Placas de Yeso

         ▪ Placas de Cartón Aglomerado





    Para la fijación de:

    ▪ Cuadros

    ▪ Detectores de movimiento

    ▪ Lamparas

    ▪ Repisas

    ▪ Armarios

    ▪ Rieles de Cortinas

    ▪ Accesorios sanitarios

    ▪ Tableros Eléctricos

    ▪ Botiquines

    ▪ Zócalos







    Material

    Medidas





    Nylon

    S4 - S5 - S6 - S8 - S10 - S12 - S14



    ▪ Fijación por presión de expansión del Nylon.

    ▪ Para usar con tornillo para madera y con tornillo rosca

    aglomerado.



    Ventajas / Beneficios

    ▪ Expansión en 4 direcciones, lo que garantiza el mejor agarre.

    ▪ Agarre anti giro que inmoviliza el taco evitando la rotación

    dentro de la perforación.

    ▪ El cuello, sin presión de expansión, no daña el revoque o los azulejos.

    ▪ Su rápida y simple instalación a través, reduce tiempos de instalación ahorrando costos.

    ▪ El bloqueo de penetración a golpes facilita, estando el tornillo premontado, un montaje a través optimo.

    ▪ El reborde exterior evita que el taco se cuele en la

    perforación.

    ▪ Resiste a temperaturas entre –40ºC a + 80ºC.

    ▪ La geometría interna del taco permite el uso de tornillos para madera y de tornillos rosca aglomerado desde 2 a 12 mm.



    Tipo de instalación

    ▪ Instalación al ras del objeto a fijar.

    ▪ Instalación a través del objeto a fijar.



    Información para el montaje

    ▪ El largo adecuado del tornillo a utilizar estará

    determinado por la profundidad de perforación + el espesor del objeto a fijar.

    ▪ Las instalaciones realizadas a través del objeto a fijar, requieren la utilización del mayor diámetro posible del tornillo según medida del taco.

    ▪ En ladrillos huecos y en hormigón celular realizar la perforación solo con giro, sin percusión.

    Instalación al ras del objeto a fijar

    Instalación a través del objeto a fijar.

  • TARUGOS PARA DURLOCK



         Adecuado para:

         ▪ Placas de yeso



         Para la fijación de:

         ▪ Cuadros

         ▪ Lámparas

         ▪ Interruptores eléctricos

         ▪ Cable canal

         ▪ Armarios

         ▪ Repisas





    Material

    Medidas





    Nylon

    GK y GKW



    ▪ El taco GK, junto con la herramienta de colocación GKW, se “atornilla” en la placa de yeso brindando un agarre eficaz.

    ▪ Adecuado para placas de yeso simples o dobles, y también para placas de yeso con paneles aislantes detrás.



    Ventajas / Beneficios

    ▪ Debido a su helicoide, tiene un excelente agarre en placas de yeso.

    ▪ Rápida y simple instalación con atornilladoras eléctricas, lo que reduce tiempos de instalación y costos.

    ▪ El elemento de instalación GKW está incluído dentro de cada caja (opcional según elección del cliente).

    ▪ No es necesario realizar una perforación previa para

    espesores de base menores a 15 mm.

    ▪ La pequeña longitud de la fijación requiere poco espacio

    libre detrás de la placa, dando mayor libertad de trabajo.

    ▪ El GK puede ser montado o desmontado como un tornillo, ya que posee cabeza tipo cruz en la cabeza de la fijación.





    Tipo de instalación

    ▪ Instalación al ras del objeto a fijar



    Información para el montaje

    ▪ Permite el uso de tornillos para madera desde 4 a 5 mm de diámetro.

    ▪ Realizar una perforación previa utilizando la herramienta

    GKW, en bases de anclaje mayores a 15 mm.

    ▪ La herramienta GKW puede ser utilizada además, como

    punta para la colocación de los tornillos dentro del taco.

    ▪ Para un montaje óptimo, se recomienda regular el torque en atornilladoras eléctricas.

    ▪ El largo mínimo del tornillo a utilizar debe ser al menos igual que el largo de la fijación 22 mm + el espesor de la placa base.



  • BROCAS METALICAS IM (ancla de cono interno)



       Adecuado para:

              ▪ Hormigón ≧ H 20 y ≦ H 50

              ▪ Piedra natural compacta de estructura densa



         Para la fijación de:

              ▪ Tuberías

              ▪ Sistemas de ventilación

              ▪ Bandejas portacables

              ▪ Cielorrasos suspendidos

              ▪ Rociadores contra incendios (Sprinkler)

              ▪ Rejas

              ▪ Sistemas de almacenamiento

    Anclaje de expansión a golpe IM





    Material

    Diámetro

    Rosca





    Acero Zincado

    1/4" a 3/4"

    Whitworth

    Anclaje metálico de expansión por desplazamiento

    controlado para montajes al ras del objeto a fijar.

    ▪ Un cono se encuentra alojado en su interior, y al ser

    introducido este a golpes mediante la herramienta de

    colocación MIM, se produce presión de expansión contra las paredes internas de la perforación.

    ▪ Anclajes en acero inoxidable para usar a la intemperie o en fijaciones sumergidas bajo agua.



    Ventajas / Beneficios

    ▪ Adecuado para bulones o varillas roscadas con rosca

    withworth.

    ▪ Poca profundidad de empotramiento, lo que reduce el

    tiempo de perforación y los costos de instalación.

    ▪ Permite instalar o desinstalar el objeto a fijar cuantas veces sea necesario.

    Tipo de instalación

    ▪ Instalación al ras del objeto a fijar



    Información para el montaje

    ▪ Tener en cuenta el largo útil de rosca según medida al seleccionar el largo del bulón.

    ▪ Para la fijación de máquinas sacatestigos.

  • ANCLAJE CON CAMISA (FSA)





              Adecuado para:



             ▪ Hormigón ≧ H 20 y ≦ H 50

             ▪ Piedra natural de estructura densa



             Para la fijación de:



             ▪ Estructuras de acero

             ▪ Rejas

             ▪ Barandas y pasamanos

             ▪ Consolas

             ▪ Escaleras de mano

             ▪ Máquinas

             ▪ Portones





    Material

    Diámetro

    Rosca





    Acero Zincado

    8mm a 16mm

    Métrica

    Anclaje con camisa para cargas livianas y fijaciones a través del objeto a fijar.

    ▪ Una vez dentro de la perforación y al darle torque, la camisa exterior de chapa se monta sobre el cono del extremo inferior, generando presión de expansión en las paredes internas de la perforación.



    Ventajas / Beneficios

    ▪ Montaje seguro debido a la expansión por torque controlado y a la acción progresiva de la camisa sobre el cuerpo del perno.

    ▪ Gran variedad de medidas, lo que permite múltiples

    aplicaciones.

    ▪ Es adecuado también para ser utilizado en mampostería.

    Tipo de instalación

    ▪ Instalación a través del objeto a fijar



    Información para el montaje

    ▪ Instalación solo en ambientes secos.

    ▪ Ajustar según torque indicado en tabla.

  • PERNO DE ANCLAJE (FBA)



          Adecuado para:

         ▪ Hormigón H 12.

         ▪ Piedra natural de

         estructura densa.



         Para la fijación de:

         ▪ Estructuras de acero

         ▪ Rieles

         ▪ Consolas



    Escaleras contra incendio

    ▪ Bandejas portacable

    ▪ Máquinas

    ▪ Escaleras mecánicas

    ▪ Portones

    ▪ Fachadas

    ▪ Sistemas de almacenamiento

    ▪ Construcciones en madera





    Material

    Diámetro

    Rosca





    Acero Zincado

    6mm a 20mm

    Métrica

    Perno de anclaje para fijaciones al ras y a través del objeto a fijar.

    ▪ Una vez dentro de la perforación y al darle torque, la vaina de expansión se monta sobre el cono del extremo inferior, generando presión de expansión en las paredes internas de la perforación.

    ▪ Pernos en acero inoxidable para usar a la intemperie o en fijaciones sumergidas bajo agua.



    Ventajas / Beneficios

    ▪ Montaje seguro debido a la expansión por torque controlado.

    ▪ Gran variedad de medidas, lo que permite múltiples aplicaciones.

    ▪ Su excelente calidad de materia prima garantiza las más altas cargas en hormigón.

    ▪     La menor profundidad de anclaje, permite reducir el tiempo de perforacion, ahorrando costos en tiempo y aumentando la vida util de maquinas y accesorios.

    ▪ El mayor roscado del cuerpo es ideal para realizar instalaciones a traves de diferentes largos y medidas.



    Dos veces bueno

    cada modelo de perno puede ser instalado con su profundidad de perforación standard o bien,

    considerando la profundidad de perforación más pequeña.



         Mayor roscado

           permite instalaciones a                través brindando el

    mejor ajuste de la pieza.

    Extremo de rosca rebajado

    evita el daño de la misma en el momento de la instalación.



    ▪  Altas cargas: La profundidad de anclaje standard brinda la mejor performance de la fijación y de la base de anclaje.

    ▪  Flexibilidad: La fijación permite una profundidad de

    anclaje menor. Esto es ideal cuando es necesario

    considerar grandes espesores a fijar, o hay limitaciones

    en la profundidad de perforación (por hormigón o

    concreto con armadura de hierro).

    ▪  Fácil instalacián: El perno solo se instala con unos

    pocos golpes de martillo. El pequeño desplazamiento

    del cuerpo durante el ajuste de la tuerca, brinda una

    sensación de confiaza mientras se coloca.

    ▪  Mayor posibilidad de aplicaciones: con distancias a

    bordes y entre ejes más pequeñas permiten anclar

    platinas más pequeñas.





    Tipo de instalación

    ▪ Instalación al ras del objeto a fijar.

    ▪ Instalación a través del objeto a fijar.



    Información para el montaje

    ▪ Limpiar cuidadosamente la perforación antes de la instalación.

    ▪ Ajustar según torque indicado en tabla.

  • ANCLAJE DE EXPANSIÓN (MR)



           Adecuado para:

             ▪ Hormigón H 12



            Para la fijación de:

             ▪ Rejas

             ▪ Máquinas

             ▪ Perfiles metálicos

             ▪ Portones

             ▪ Consolas

             ▪ Estructuras de metal



    El anclaje metálico con expansión interna controlada





    Material

    Diámetro

    Rosca





    Acero Zincado

    6mm a 12mm

    Métrica

    ▪     Anclaje metálico de expansión a golpes para montajes   a través del objeto a fijar.

    ▪     La fijación se debe introducir dentro de la perforación sin el vástago expansor.

    ▪     Luego, se introduce el vástago expansor a golpes de martillo, produciendo la presión de expansión del cuerpo del anclaje contra las paredes internas de la perforación.



    Ventajas / Beneficios

    ▪     La rápida y simple instalación a golpes reduce los tiempos y costos de colocación.

    ▪     El objeto a fijar puede ser desmontado cuantas veces sea necesario.





    tipo de instalación

    ▪ Instalación a través del objeto a fijar



    información para el montaje

    ▪ Limpiar cuidadosamente la perforación

    antes de la instalación.

    ▪ Ajustar según torque indicado en tabla.

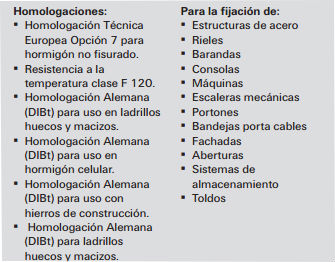

  • BROCAS QUIMICAS
